水泥回转窑概述

回转窑属于可以旋转的窑炉，最早用于煅烧水泥熟料，目前也用于耐火材料及其冶
金工业，如图 7.1 所示。

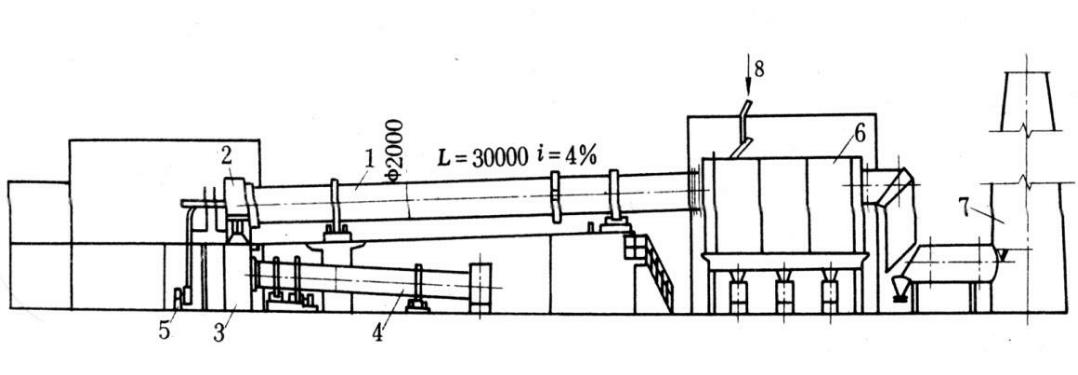

图 7.1 ф2×30m 回转窑系统
1.回转窑窑体；2.窑头小车；3.热烟室；4.冷却筒；5.窑头鼓风机；6.集尘室；7.烟囱；8.进料

对硅酸盐水泥的湿法回转窑而言，生料在回转窑中经高温煅烧发生一系列物理的、
化学的和物理化学的变化，最后形成熟料。湿法回转窑主要用于煅烧含水 30～40%的料
浆。

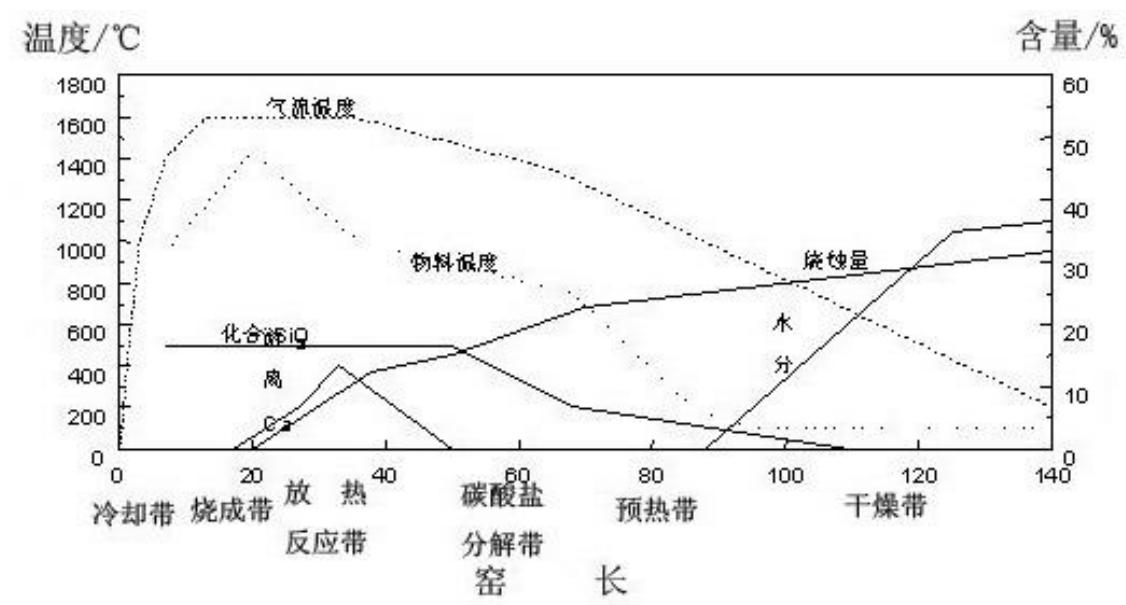

图 7.2 表示一台 Φ5/4.5×135m 湿法回转窑熟料煅烧过程。湿法回转窑分为如下六个
带：

图 7.2 回转窑水泥生产工艺

（1）干燥带：温度 150℃左右，自由水的蒸发过程；
（2）预热带：温度 150～750℃，发生粘土矿物脱水与碳酸镁开始分解；
（3）碳酸盐分解带：温度 750～800℃，烧蚀量明显减少，碳酸盐分解与固相反应，由
于吸热反应，故升温速率缓慢。当温度升到 1100℃，分解速率迅速增加。游离氧化钙达
到最大值。
（4）放热反应带：固相反应释放大量热量，物料上升了 300℃，在 1250～1300℃，氧化钙射出光辉，使得分解带物料黑暗，又称“黑影” 。
（5）烧成带：温度 1250~1450~1250℃。在 1250～1280℃开始出现液相，在 1450℃，液相量增加，游离氧化钙吸收，水泥熟料化合物形成。
（6）冷却带：熟料继续向前运动，与温度较低的二次空气相遇，熟料温度下降。
